Tektronix泰克2系列MSO便携式混合信号示波器MSO22 MSO24
2 系列 MSO 便携式混合信号示波器
带宽
70 MHz - 500 MHz
模拟通道
2 或 4
数字通道数
16（选配）
采样率
1.25GS/s - 2.5GS/s
带宽
70 MHz - 500 MHz
模拟通道
2 或 4
数字通道数
16（选配）
采样率
1.25GS/s - 2.5GS/s
用于日常调试和测试的便携式示波器
对于那些需要便携式示波器便利性的用户，2 系列 MSO 展现了卓越的性能。尽管小巧紧凑（可装入笔记本电脑包），但它的性能却非常强大，提供高达 500 MHz 的带宽、2.5 GS/s 的最大采样率以及 2 或 4 个模拟通道。正面和侧面 I/O 端口易于访问和连接。此外，该款示波器提供可拆卸电池组可选，以便您在工作台或现场灵活使用。
简单的触摸屏界面和控件
2 系列 MSO 提供了与先进的泰克示波器相同的屡获殊荣的触摸屏用户界面和简化的控制面板。
- 简化的前面板只包含关键的控件
- 旋钮周围的彩色 LED 环形灯指示要调整的活动信号源或参数
- 按钮下方的彩色 LED 灯指示状态
只需一台仪器即可执行全面的调试
2 系列 MSO 具有多个集成选件，只需一台仪器即可满足您的所有调试需求。
- 内置 16 个用于测试数字电路的 MSO 通道（2-MSO 仪器选件）
- 使用内置波特图功能（2-SOURCE 软件选项）来分析系统的频率响应
- 用于模拟被测电路的 50 MHz AFG 4 位模式发生器（2-SOURCE 软件选项）
- 支持多种探头以捕获广泛的信号
全面分析能力，快速获得所需信息
配备全套分析工具，只需轻轻一触，即可访问仪器配置或波形管理任务。
- 基于波形和屏幕的光标，并且用户可选择读数位置
- 无限的自动测量
- 基本和高级波形数学，包括任意公式编辑
- 用于频谱分析的 FFT
可选附件增强多功能性
- 双槽电池组支持长达八小时的电池续航时间，并且可现场热插拔
- 机架安装套件可轻松连接至 VESA 支架，允许访问所有仪器端口

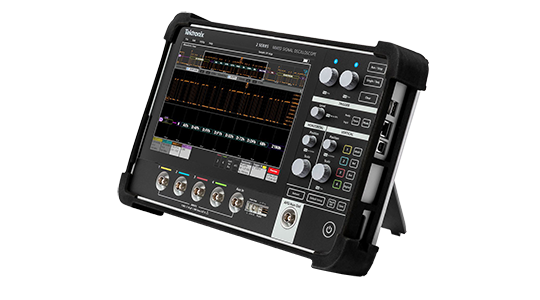

- 可选的保护箱为仪器提供 1米的最大防摔高度，并包括支架和便携包
- 与许多现成的 VESA 附件兼容，包括轮式推车、杯托支架、桌臂支架等
通过示波器软件进行分析、共享和协作
在实验室、教室或任何地点之外捕获数据，并与下一个工作台或下一个时区的同事轻松协作。
- 内置 VNC 服务器，可通过 PC、平板电脑或手机等设备控制仪器
- TekDrive 云存储有助于记录保存和协作
- 使用 TekScope™ PC 分析软件在联机或脱机模式下分析示波器的数据，就像使用示波器一样
- TekScope 和 TekDrive 可免费试用六个月
- Kickstart 软件能够控制多个仪器，并进行数据采集和数据分析
- 使用我们的 Python 驱动程序包实现测试自动化
